CPC lineáris vezetékek – a prémium kategória kapujában
Amikor egy középkategóriás gyártmánycsalád tartósan kimagasló minőséget mutat, fejlesztései révén bővíti kínálatát, és olyan műszaki megoldásokkal jelentkezik, amelyek túlmutatnak az iparági sztenderdeken, akkor joggal mondhatjuk: a prémium kategória küszöbén áll.
A CPC (Chieftek Precision Co., Ltd.) pontosan ebbe a szegmensbe tartozik.
Az általam prémium/kimagasló megoldásnak értékelt jellemzőket ⭐ jellel láttam el.

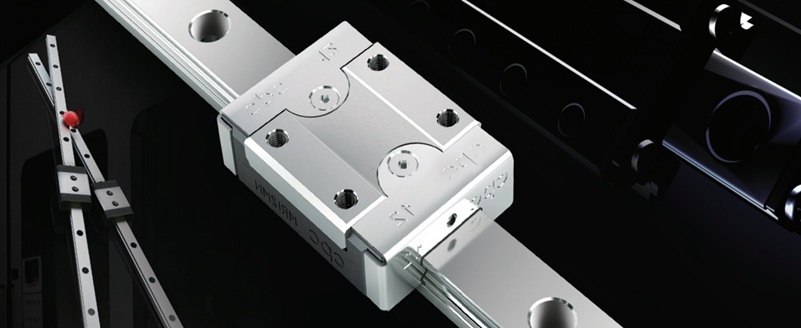

1. CPC Lineáris vezetékek
A CPC csapata magasan képzett mérnökökből és fejlesztőkből áll, akik egyetlen célt követnek: a legmagasabb szintű lineáris mozgásalkatrészek gyártását, hosszú távon fenntartható minőség mellett.
A vállalat első sikereit a miniatűr lineáris mozgások területén aratta az elismert MR sorozattal, amelyet világszerte használnak precíziós mérő- és ellenőrzőberendezésekben, valamint a félvezetőiparban.
A folyamatos innováció eredményeként a CPC ma már teljes termékskálát kínál:
az apró MR sorozattól a szerszámgépekhez fejlesztett ARC, HRC, ERC típusokig, egészen a görgős RR sorozatig, amely extrém terhelés és nagy merevség mellett is kiváló pontosságot biztosít.
A CPC lineáris vezetékek ipari szabványméretekhez illeszkednek, de a szokványosnál jobb merevséget, élettartamot és pontosságot nyújtanak.
Miniatűr golyós lineáris vezetékek (MR sorozat)
A CPC MR sorozat nemesacél alapanyagból készül, ami biztosítja a korrózióval szembeni ellenállást és a hosszú élettartamot.

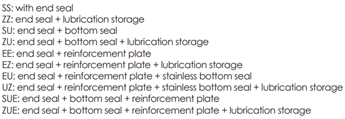

A sorozat egyik legnagyobb erőssége a gazdag és egyedülálló tömítésválaszték, amely lehetővé teszi, hogy a felhasználó az alkalmazási környezethez optimalizált tömítést válasszon — ez az egyik fő ⭐ prémium szintű jellemző.
A széria három minőségkategóriában érhető el.
Részletes ismertető: https://rwh.hu/wp-content/uploads/2023/02/MRenglish.pdf

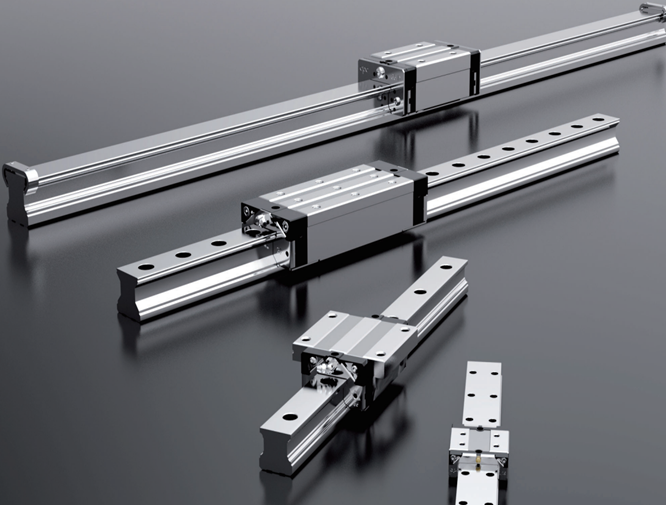

Compact lineáris vezetékek – ARC, HRC, ERC sorozatok
Az ARC, HRC és ERC típusok a CPC compact kategóriáját képviselik.
Elérhetők peremes és tömbkocsis kivitelben (rövid, hosszú, extra hosszú változatokban).
A sínek minden típushoz azonos geometriai paraméterekkel csatlakoznak, vagyis az ARC, HRC és ERC kocsik csereszabatosak.
Kiemelt, prémium szintű jellemzők:
- 4 soros golyópálya – nagyobb teherbírás és egyenletesebb futás (⭐ kimagasló szerkezeti megoldás)
- Gazdag tömítésválaszték – különféle por- és szennyeződésvédelmi opciók (⭐ testreszabhatóság)
- Ball Chain rendszer (golyóskosaras megoldás) – alacsony zajszint, zsírmegtartó képesség, nagy sebesség (⭐)
- Lubrication Storage Pad az alsó és felső részen – beépített kenőanyag-tároló (⭐ fejlett önkenő rendszer)
- Nemesacél végmegerősítő lemezek – fokozott stabilitás és korrózióvédelem (⭐ szerkezeti tartósság)

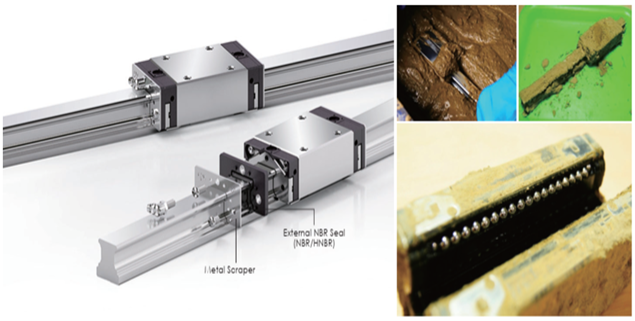

- External NBR Seal + Metal Scraper – kombinált gumitömítés és fém lehúzó a legszennyezettebb ipari környezetekhez (⭐⭐⭐ prémium szintű tömítés- és szennylehúzó rendszer)
Ez utóbbi tömítési megoldás a nagy szennyeződéssel járó üzemekben különösen ajánlott, mert a fémes lehúzó a durvább részecskéket is eltávolítja, miközben az NBR tömítés megakadályozza a kenőanyag kijutását.
Részletes ismertető: https://rwh.hu/wp-content/uploads/2023/02/ARR_HRR_LRR-CatalogEN.pdf
2. Görgős (keresztgörgős) CPC lineáris vezetékek – extrém terhelésekhez
A CPC ARR és HRR sorozat hengergörgős (keresztgörgős) lineáris vezetékeket kínál, amelyek nagy nyomatékot és terhelést képesek elviselni.

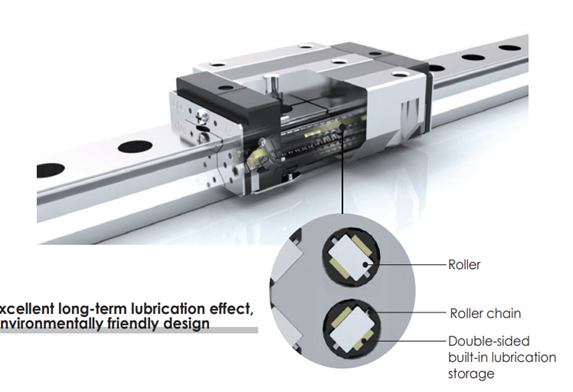

A görgőskosaras kivitel (⭐) biztosítja a gördülő elemek szinkronizált mozgását, ami minimális deformációt és kiváló merevséget eredményez.

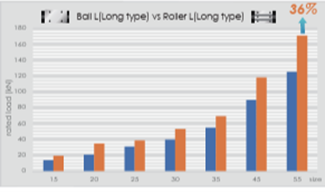

A golyós és görgős típusok névleges teherbírásának különbségét szemléltető diagram szerint egy extra hosszú kocsinál a különbség akár 36 % is lehet!
Kiemelt jellemzők:
- sínszélesség akár 55 mm-ig
- normal / long / extra-long kocsihosszúságok
- Ball Chain (görgőskosaras) rendszer opció (⭐ gördülési stabilitás)
- Kiváló tömítés-felszereltség (⭐ fokozott por- és nedvességvédelem)
- Felezett sínfuratkiosztás (half pitch) – finom pozicionálási lehetőség
- 4 pontossági osztály
- External NBR Seal + Metal Scraper – prémium kombinált tömítés (⭐ extrém környezethez)

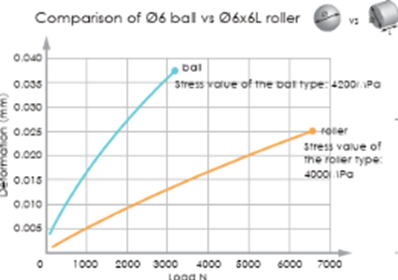

A golyós és görgős szerkezetek deformációs viselkedése terhelésfüggésben jól mutatja: a CPC hengergörgős rendszer stabilabb, hosszabb élettartamú és nagy pontosságot megőrző megoldás.
Összegzés
A CPC termékei a mérnöki fejlesztés, a megbízhatóság és a részletorientált minőség példái.
A Ball Chain rendszer, a Lubrication Storage Pad, a nemesacél szerkezeti elemek és a Metal Scraper tömítés mind olyan fejlesztések, amelyek révén a CPC ma már egyértelműen a prémiumkategóriás gyártók közé sorolható.
A CPC-t bemutató sorozatunk következő részében a CPC lineáris motorokat ismertetjük.
Az RWH Kft. több mint 25 éves tapasztalattal áll partnerei rendelkezésére. Mérnöki támogatással, pontos műszaki információkkal és személyre szabott megoldásokkal segítjük ügyfeleinket, hogy a lineáris mozgatási feladatokra a lehető legjobb választás születhessen.
Farkasvölgyi Antal
okl. gépészmérnök
